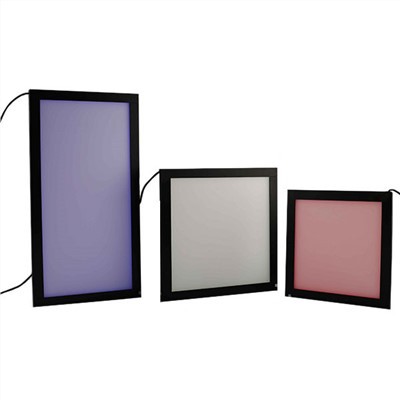

Rétroéclairage LED blanc pour équipement

Un système de rétroéclairage LED blanc pour équipement se compose généralement de plusieurs composants clés, chacun fabriqué à partir de matériaux spécifiques conçus pour leur fonction d'éclairage d'un écran LCD (affichage à cristaux liquides). Les principaux matériaux utilisés dans un rétroéclairage LED blanc pour équipement comprennent.

Diodes électroluminescentes (LED) :Ce sont les composants essentiels qui génèrent de la lumière. Les LED sont fabriquées à partir de matériaux semi-conducteurs tels que l'arséniure de gallium (GaAs), le phosphure de gallium (GaP), le nitrure d'indium et de gallium (InGaN) ou le phosphure d'aluminium et de gallium-indium (AlGaInP). Différents matériaux semi-conducteurs émettent de la lumière à différentes longueurs d'onde, qui correspondent à différentes couleurs.

Substrat :Les puces LED sont montées sur un substrat, souvent en céramique ou en métal, qui fournit un support structurel et aide à dissiper la chaleur générée par les LED.

Revêtement phosphoreux :Pour les LED blanches, les LED bleues ou ultraviolettes sont généralement recouvertes d'un matériau phosphoreux jaune, tel que le grenat d'yttrium et d'aluminium (YAG), pour convertir une partie de la lumière émise en lumière jaune, créant ainsi une lumière blanche lorsqu'elle est combinée avec la lumière bleue d'origine.

Coupelles réflectrices :Ceux-ci sont fabriqués à partir de matériaux réfléchissants tels que l'argent ou l'aluminium et sont utilisés pour focaliser et diriger la lumière émise par les LED vers l'écran LCD.

Plaque guide de lumière (LGP) :Généralement fabriqué à partir d'acrylique ou de polyéthylène téréphtalate (PET), le LGP est conçu pour canaliser la lumière des LED vers les bords de l'écran où elle est réfléchie par un réflecteur et renvoyée à travers l'écran.

Lunette et cadre :Fabriquées en plastique ou en métal, ces pièces maintiennent l'ensemble de l'unité de rétroéclairage en place et constituent une barrière de protection autour du bord de l'écran.

Le Rétroéclairage LED Blanc pour Équipement est la source lumineuse qui alimente le panneau LCD. Il est principalement composé d'une source de lumière, d'une plaque de guidage de lumière, d'un film optique, d'un cadre en plastique, etc. Le rétroéclairage LED blanc pour équipement doit avoir les caractéristiques d'une luminosité élevée, d'une longue durée de vie et d'un éclairage uniforme. À l'heure actuelle, il existe trois principaux types de rétroéclairage LED blanc pour les équipements : EL, CCFL et LED. Ils sont divisés en types à éclairage périphérique et à éclairage direct en fonction de la position de répartition de la source lumineuse. Alors que les modules LCD continuent de se développer vers des appareils plus lumineux, plus légers et plus fins, le rétroéclairage LED blanc LED pour équipements pour téléphones mobiles est devenu le courant dominant du rétroéclairage LED blanc pour téléphone mobile pour le développement d'équipements.
Étant donné que les modules de type direct sont plus épais et ne se conforment pas à la tendance à être légers, fins et courts, ils sont actuellement principalement éclairés sur le côté. La fonction de la plaque de guidage de lumière est de guider la direction de diffusion de la lumière pour améliorer la luminosité du panneau et assurer l'uniformité de la luminosité du panneau. , la qualité de la plaque de guidage de lumière a un grand impact sur le rétroéclairage LED blanc pour plaque d'équipement, qui est l'une des technologies clés du rétroéclairage LED blanc pour plaque d'équipement à éclairage périphérique. La plaque de guidage de lumière utilise la méthode de moulage par injection pour presser l'acrylique dans une plaque à surface lisse, puis utilise un matériau hautement réfléchissant et non absorbant la lumière pour imprimer des points de diffusion sur la surface inférieure de la plaque de guidage de lumière par sérigraphie. La source lumineuse est située sur le côté de la plaque de guidage de lumière.
D'un côté, la lumière émise est transmise à l'autre extrémité par réflexion. Lorsque la lumière atteint le point de diffusion, la lumière réfléchie se propage sous tous les angles, puis est émise depuis l'avant de la plaque de guidage de lumière, en utilisant différentes densités et différentes tailles de points de diffusion. Cela peut faire briller la plaque de guidage de lumière uniformément. Le but de la plaque réfléchissante est de réfléchir la lumière exposée en bas dans la plaque de guidage de lumière pour améliorer l'efficacité de l'utilisation de la lumière. Les plaques de guidage de lumière peuvent être divisées en types imprimés et non imprimés selon différents flux de processus.
Le type imprimé utilise un matériau à haute réflectivité et sans absorption de lumière sur une plaque acrylique, et une forme ronde ou carrée est imprimée sur le bas de la plaque de guidage de lumière par sérigraphie. point de diffusion. Le type non imprimable utilise des moules de précision pour injecter une petite quantité de matériaux granulaires avec un indice de réfraction différent dans le matériau acrylique pendant le moulage par injection de la plaque de guidage de lumière afin de former directement de minuscules bosses densément emballées, qui fonctionnent comme des points. À l'heure actuelle, la plupart des fabricants nationaux utilisent encore des plaques de guidage de lumière imprimées comme composants de guidage de lumière.
Les plaques de guidage de lumière imprimées présentent les avantages d'un faible coût de développement et d'une production rapide, tandis que les plaques de guidage de lumière non imprimées sont plus difficiles techniquement, mais présentent d'excellentes performances en termes de luminosité. La technologie de développement de moules est le goulot d’étranglement. De plus, selon sa forme, il peut être divisé en panneaux plats et en planches en forme de coin. Les écrans plats sont principalement utilisés dans les moniteurs, et les cartes en forme de coin sont principalement utilisées dans les ordinateurs portables. Quant à l'objectif principal de la plaque de diffusion, il est d'améliorer la luminosité de la face avant du produit. Cela peut rendre la répartition de la lumière plus uniforme afin que l'ombre du point de réflexion ne soit pas visible de face. De plus, comme la directivité de la lumière après son émission par la plaque diffuseur est très mauvaise, une feuille de prisme (film optique) doit être utilisée pour corriger la direction de la lumière afin d'obtenir l'effet de condensation de la lumière et d'améliorer la luminosité de le devant.
